一、用途

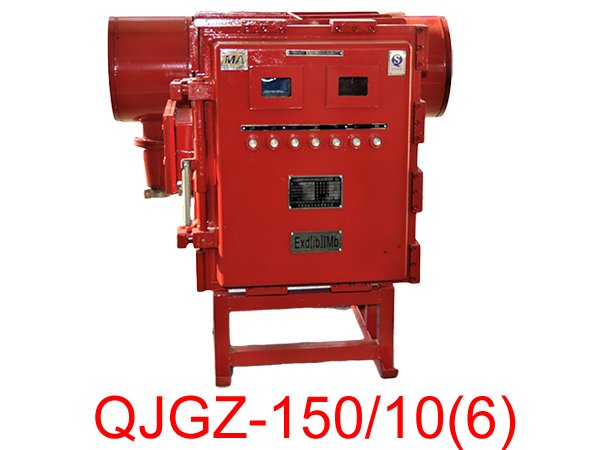

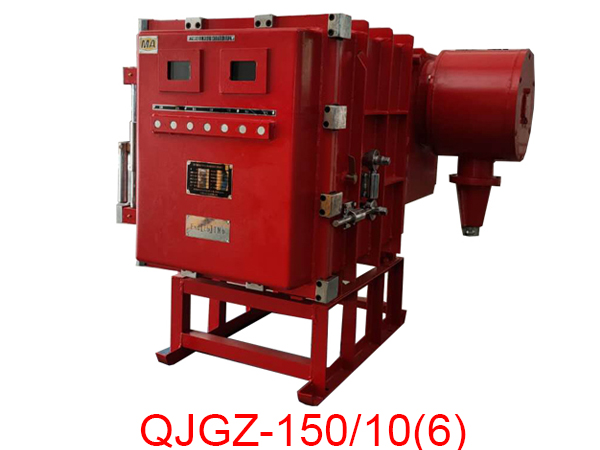

　　本系列高壓真空電磁起動器適用于煤礦井下及其周?chē)橘|(zhì)中含有甲烷、煤塵等爆炸混合物的環境中，對額定電壓10KV或6KV、額定頻率50Hz額定電流至400A的三相交流中性點不直接接地的供電系統中，對高壓電動機進行遠方或就地起動、停止控制，同時對電動機及有關供電電路進行保護。在頻繁操作、重負荷的煤礦機械設備中，和高壓起動電抗器或高壓軟起動控制器配套使用效果更佳。與KJ系列煤礦井下電力電網監控系統連接，可以實現開關設備的遠程監測及控制，實現無人值守等現代化管理。

　　二、功能與特點

　　1、采用先進的快開門、手車式機芯結構，互換性極強，操作輕便快捷(能和配電裝置對接聯臺使用)；

　　2、配用壓敏電阻和阻容吸收裝置，能夠有效抑制大功率感性負載的操作過電壓；

　　3、先進的32位ARM芯片綜合保護，具有三段式電流保護(短路、過流、過載)、過電壓、欠電壓、選擇性漏電保護、三段式零序電流保護、三相不平衡、短路小延時、絕緣監視、故障記憶，故障自診斷等多種保護功能。具有三相電度計量功能；

　　4、中文液晶實時顯示三相電壓、電流、零序電壓、電流、開關合分閘狀態、功率因素、有功、無功、電度等參數；保護參數設置范圍廣，設置靈活（可數字直接輸入），并具有密碼保護功能，防止非授權修改；

　　5、配備標準RS485通訊接口，能實時主動上傳參數、事件、故障信息等，很方便實現組網和網絡(luò )通訊，實現遙測、遙控、遙信、遙調等四遙功能，提高煤礦井下供電系統的集中化、智能化、信息化管理和調度。

　　6、裝置設有可靠完善的機械、電氣閉鎖（外控、風電、瓦斯等）接口；隔離觸頭處設有觀察窗和照明燈，方便觀察開關內部工況。

　　7、裝置遠控回路為本質安全型電路，方便對接各種本安設備，蕞大開路電壓DC13V，蕞大短路電流10mA。

　　三、主要技術參數
